簡述壓縮空氣冷干機原理（圖文）

冷凍式干燥機簡稱冷干機，其制冷系統屬于壓縮式制冷，有制冷壓縮機、冷凝器、蒸發器、膨脹閥等四個 基本部件組成。它們之間用管道依次連接，形成一個密閉的系統，制冷劑在系統中不斷地循環流動，發生 狀態變化并與壓縮空氣和冷卻質介進行熱量交換。

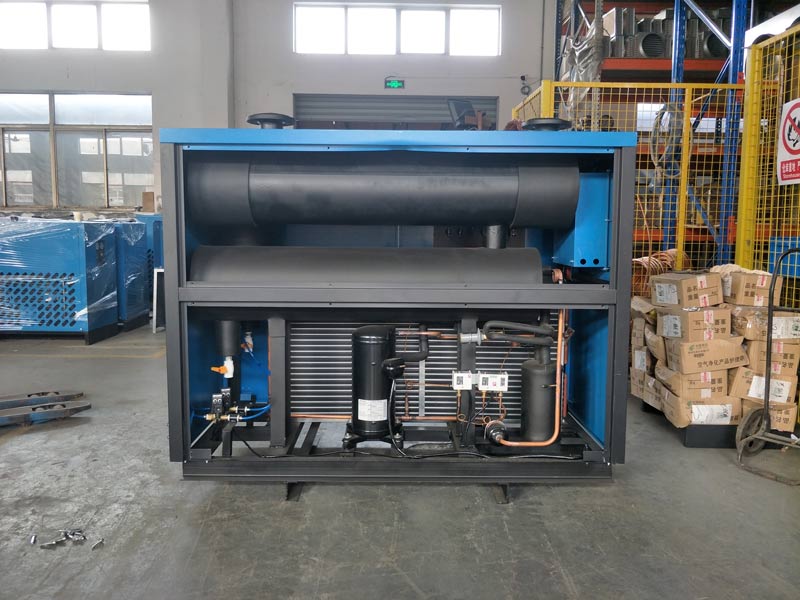

為了實現壓縮空氣干燥的目的，有體現節能的目標，一臺典型的冷干機除了制冷系統外，還有其他部件組 成。具體為：

（1）蒸發器（空氣與制冷液體的熱交換器）。

（2）氣水分離與排放部分。包括氣水分離器、自動拍水器。

（3）制冷部分。包括制冷壓縮機、冷凝器、蒸發器、膨脹閥、能量（制冷量）調節閥、電磁閥、壓力開關、壓力控制器（水量調節閥）、貯液罐、過濾干燥器、截止閥等。

（4）電氣部分。包括操作開關、電磁接觸器、繼電器、壓縮機曲軸箱加熱器、電腦板及其他部件等。

（5）儀表部分。包括進氣出口空氣壓力表、制冷劑壓力表（制冷劑壓力）等。
